Beschreibung:

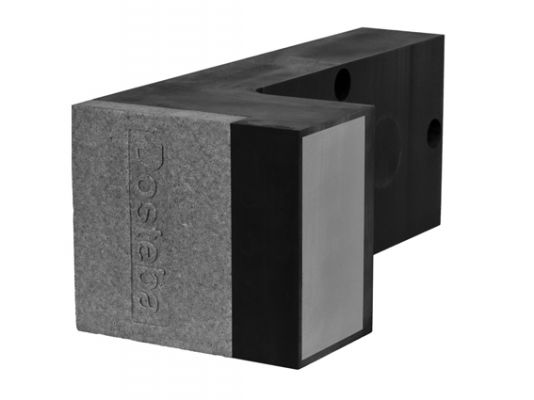

Tragwinkel Tra-Wik®-ALU-RF bestehen aus schwarz eingefärbtem, fäulnisbeständigem und FCKW-freiem PU-Hartschaumstoff (Polyurethan) mit einer eingeschäumten Stahlblecheinlage zum kraftschlüssigen Verschrauben mit dem Untergrund, einer Aluplatte für die Verschraubung des Anbauteils sowie einer Compactplatte (HPL), welche eine optimale Druckverteilung an der Oberfläche gewährleistet.

Die Tragwinkel eignen sich für wärmebrückenfreie Fremdmontagen in Wärmedämmverbundsystemen, hinterlüfteten Fassaden, Innendämmungen usw.

Abmessungen:

• Grundfläche: 320 x 125 mm
• Typ: 220 mm
• Compactplatte: 117 x 65 x 6 mm
• Nutzfläche: 97 x 45 mm
• Dicke Aluplatte: 6 mm
• Lochabstand: 120x 100 mm
• Raumgewicht PU: 450 kg/m³

Befestigungsmaterial für Mauerwerk:

• Gewindestange: FIS A M8 x 150
• Ankerhülse: FIS H 12 x 85 K
• Injektions-Mörtel: FIS
• Bohrdurchmesser: 12 mm
• mind. Bohrtiefe: 95 mm
• mind. Verankerungstiefe: 85 mm
• Werkzeugaufnahme: Sechskant 13

Befestigungsmaterial für Beton:

• Gewindestange: FIS A M8 x 130
• Injektions-Mörtel: FIS
• Bohrdurchmesser: 10 mm
• mind. Bohrtiefe: 60 mm
• mind. Verankerungstiefe: 70 mm
• Werkzeugaufnahme: Sechskant 13
