Beschreibung:

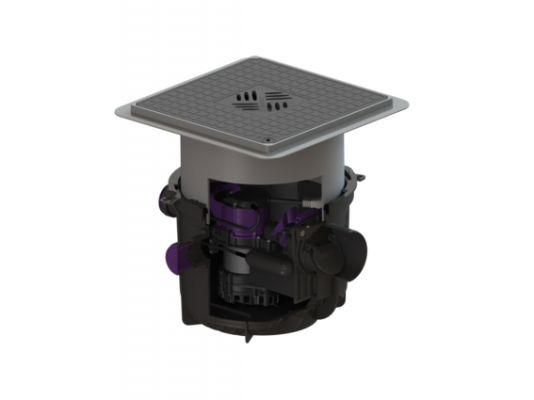

Die Rückstaupumpanlage für fäkalienfreies Abwasser ist mit einer Pumpe und zwei mechanischen Rückstauverschlüssen ausgestattet, die bei Rückstau selbsttätig schließen. Im Normalzustand erfolgt die Entwässerung über das natürliche Gefälle zum Kanal. Die Entwässerung während der Rückstauphase erfolgt über die integrierte Pumpe gegen den Rückstaudruck direkt in den Abwasserkanal.

Hinweis: Als Hebeanlage nicht zu verwenden.

Ausführung:

• Rückstauverschluss
• Rückstauschutz nach EN 13564 Typ 5
• Anlage für Verbau in WU-Beton geeignet, Grundwasserbeständigkeit von 3 Meter
• Pumpe (pumpt gegen 0,7 bar = 7 m Wassersäule) mit integriertem Geruchverschluss
• Dauerlauffähige Pumpe mit Freistromrad für höchste Betriebssicherheit
• Optimaler Zugang für Liner/Spirale dank freiem Auslassquerschnitt
• teleskopisches Aufsatzstück mit integrierter Ablauffunktion und Flansch für Abdichtung im Verbund
• stufenloser Höhen- und Niveauausgleich und integrierter Bodenablauf.
• Inklusive zwei DN 50 Zulaufstutzen für Zulauf und Kabelleerrohr.
• Inklusive Schwimmerschalter zur Niveauerfassung
• Anlage steckerfertig und werkzeugfrei zu warten

Technische Angaben:

• Nennweite: DN100 / DA110
• Rückstauschutz: EN 13564 Typ 5
• Ablaufleistung: 1,6 l/s nach EN 1253
• Länge/Breite: 457 mm x 444 mm
• Einbautiefe: 330 bis 460 mm
• Gewicht: 15,5 kg
• Aussparungsmaße: 600 mm x 600 mm
• Abdeckung: schwarz, aus Kunststoff, mit Ablauffunktion, verriegelbar
• Belaghöhe: max. 16 mm
• Belastungsklasse: K3
• Maße Abdeckung: 380 x 380 mm
• Zulauf Nennweite: bis DN70
• Pumpentyp: GTF500 mit Schwimmer
• Förderhöhe: max 8 m
• Förderleistung: max 10 m³/h
• Betriebsspannung: 230 V bei 50 Hz
• Anschlusstyp: Schuko 2-polig
• Länge Netzanschlussleitung Pumpe: 5 m
• Nennstrom: 2,5 A
• Schutzart Pumpe: IP 68 (3mWS)
