Beschreibung:

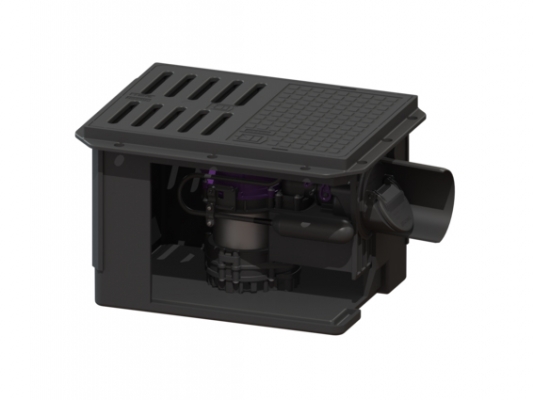

Die Rückstaupumpanlage für fäkalienfreies Abwasser zum Einbau in die Bodenplatte, für den niedrigsten Einbau.

Die Rückstaupumpanlage ist mit einer Pumpe und zwei mechanischen Rückstauverschlüssen ausgestattet, die bei Rückstau selbsttätig schließen. Im Normalzustand erfolgt die Entwässerung über das natürliche Gefälle zum Kanal. Die Entwässerung während der Rückstauphase erfolgt über die integrierte Pumpe gegen den Rückstaudruck direkt in den Abwasserkanal.

Als Hebeanlage nicht zu verwenden.

Ausführung:

• Rückstauverschluss
• Variante für den niedrigsten Einbau, nur 50 mm von Rostoberkante zum Rohrscheitel des Auslaufs
• Rückstauschutz nach EN 13564 Typ 5
• Ideal für die Sanierung, nur 50 mm vom Scheitel des Auslaufs zur OKFF
• Pumpe (pumpt gegen 0,7 bar = 7 m Wassersäule) mit integriertem Geruchverschluss
• Dauerlauffähige Pumpe mit Freistromrad für höchste Betriebssicherheit
• Optimaler Zugang für Liner/Spirale dank freiem Auslassquerschnitt
• Inklusive Durchgangsdichtungen 2 x DN 50 und 1 x DN 100 für Zuläufe und Kabelleerrohr
• Anlage steckerfertig und werkzeugfrei zu warten
• integrierte Ablauffunktion

Technische Angaben:

• Nennweite: DN100 / DA110
• Rückstauschutz: EN 13564 Typ 5
• Ablaufleistung: 1,6 l/s nach EN 1253
• Länge/Breite: 510 mm x 332 mm
• Einbautiefe: 270 mm
• Gewicht: 14 kg
• Aussparungsmaße: 550 mm x 350 mm
• Abdeckung: schwarz, mit Schlitzrost
• Belastungsklasse: K3
• Maße Abdeckung: 396 x 290 mm
• Zulauf Nennweite: bis DN 100
• Pumpentyp: GTF500 mit Schwimmer
• Förderhöhe: max 8 m
• Förderleistung: max 10 m³/h
• Betriebsspannung: 230 V bei 50 Hz
• Anschlusstyp: Schuko 2-polig
• Länge Netzanschlussleitung Pumpe: 5 m
• Nennstrom: 2,5 A
• Schutzart Pumpe: IP 68 (3mWS)
