Beschreibung:

Noch vielseitiger als unser bisheriger, noch vorteilhafter als alle anderen Kellerabläufe mit Rückstauverschluss. Der senkrechte Anschluss an die Grundleitung und die Installation der Zuläufe auf der Bodenplatte erfordern nur eine einzige Durchdringung des Bodenaufbaus. Bei der Verlegung der Zulaufleitungen oberhalb der Bodenplatte ist die Oberkante immer identisch mit der Oberkante der Bodenplatte. Damit ist der WU-Flansch, der werkzeuglos montiert wird, immer richtig mittig positioniert. Die Rückstaueinheit ist zur Demontage und Wartung gut erreichbar. Dies und die senkrechte Rohrführung ergeben einen freien Zugang zur Kanalreinigung.

Das Vorgehen beim Einbau ermöglicht eine klare Trennung der Gewerke zwischen Rohbau und Innenausbau. Das bedeutet Sicherheit im Gewährleistungsfall.

Produktvorteile:

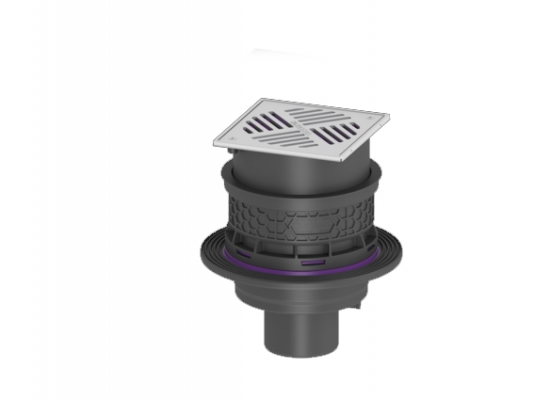

Der Grundkörper des Kellerablaufs Universale Plus verfügt über einen senkrechten Abgang und einen integrierten Rückstauverschluss. Der Vorteil dieser neuen Konstruktion: Sowohl die Rückstaueinheit wie auch der Zugang zur Grundleitung liegen nicht mehr tief verbaut unterhalb der Bodenplatte und bleiben so leicht und komplett zugänglich. In Kombination mit einem freien Rohrquerschnitt werden Wartungs- und Reinigungsarbeiten an der Grundleitung erheblich erleichtert.

Der Universale Plus soll in wasserundurchlässigem Beton verbaut werden? Kein Problem. Ein WU-Dichtflansch ist werkseitig montiert oder im Baukastensystem als optionales Zubehör erhältlich. Besonders praktisch: Er kann werkzeuglos eingeklickt werden und ist so immer korrekt platziert.

Ausführung enthält:

• Auslauf senkrecht DN 100
• werksseitig montierter Flansch für den Einbau in WU-Beton
• Rückstauverschluss
• Geruchverschluss
• Schlammeimer
• Schlitzrost 187 x 187 mm aus Edelstahl V2A, Klasse K3

Technische Daten:

• System: Komplett-Ablauf-System 200
• Material: PP
• Norm: DIN EN 13564 Typ 5
• Dimension: DN 100 (DA 110)
• Auslauf: senkrecht
• Abflussleistung: 1,9 l/s
• Sperrwasserhöhe: 60 mm
• Aussparungsmaße: 310 x 310 mm
• Einbautiefe: 293 bis 350 mm
• Belastungsklasse: K3 (300 kg), L15
