Wimag Rahmen-Greifer, Typ RG-750

Zum Handling von Schachtabdeckungen

Beschreibung:

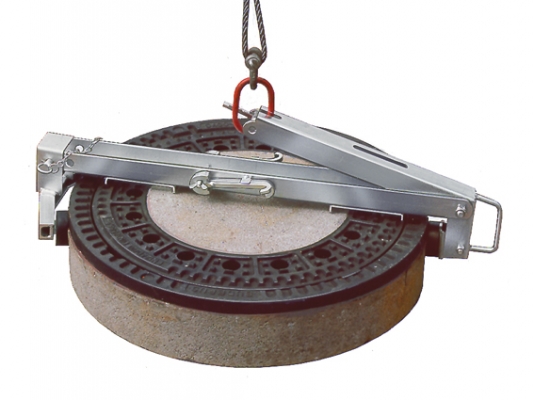

Der Rahmen-Greifer ermöglicht einfaches, sicheres Transportieren und Verlegen von Schachtabdeckungen nach EN 124/DIN 1229. Sowohl die Rahmen als auch die Deckel können mit dem Rahmen-Greifer sicher gehoben und verlegt werden.

Die Aufhängeöse des Rahmen-Greifers wird an den Lasthaken des Baggers/Laders angehängt und auf der Schachtabdeckung aufgesetzt. Nach dem Lösen der Sperrklinke wird der Rahmen mit dem Deckel angehoben und auf den Schachtkonus abgesetzt.

Beim Absetzen der Schachtabdeckung rastet die Sperrklinke von selbst ein und der Greifer öffnet automatisch. Durch Drehung des Greifers um 180° können mit dem Greifer und den Haken auch die Deckel mühelos aus dem Rahmen gehoben werden. Der Rahmen-Greifer wird serienmäßig in verzinkter Ausführung geliefert. Das Patent für den Rahmen-Greifer ist erteilt.
